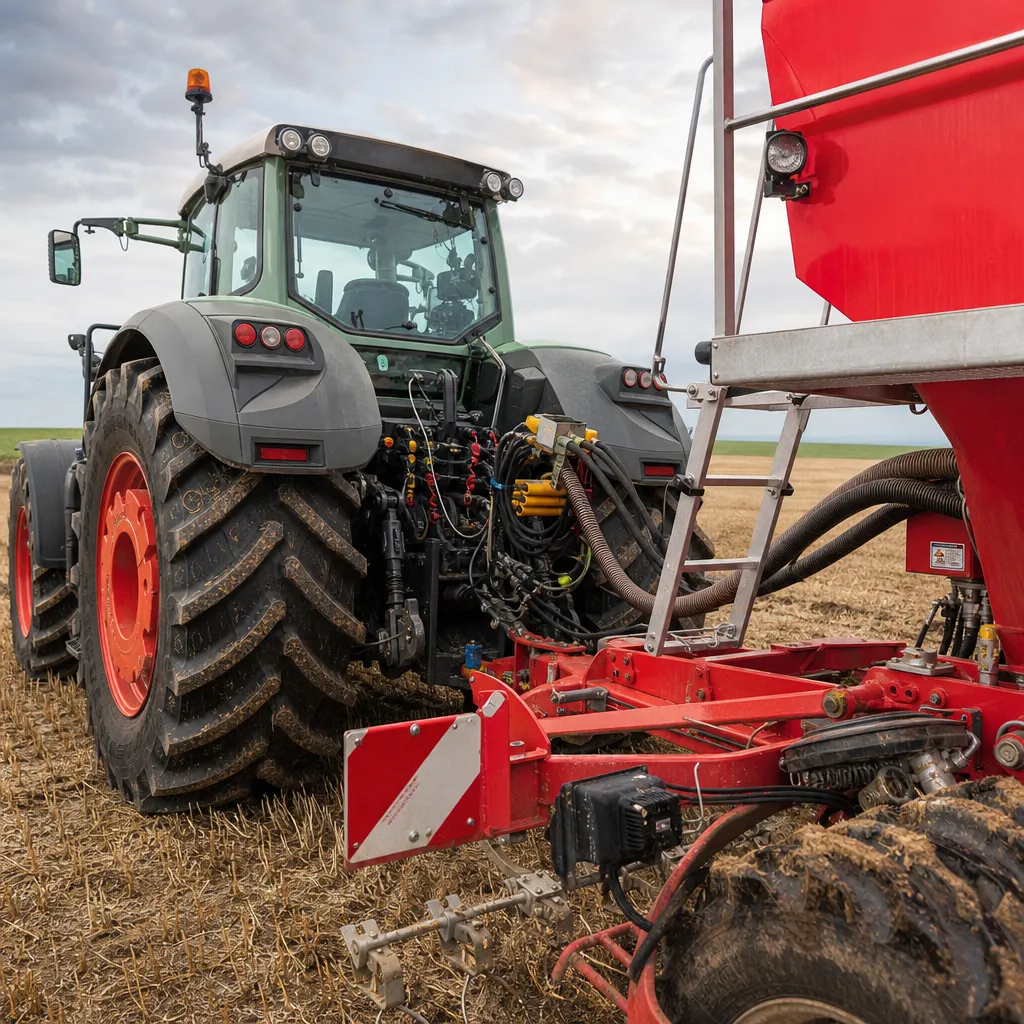

Wtyczka ISOBUS to nie tylko „gniazdo do podłączenia maszyny”, ale fizyczny element standardu komunikacji, który umożliwia wymianę danych i sterowanie między ciągnikiem, terminalem i narzędziem. W praktyce od tego złącza zaczyna się wiele funkcji rolnictwa precyzyjnego: sterowanie sekcjami, zmienne dawkowanie, dokumentacja zabiegów czy obsługa maszyny z jednego monitora. Jeśli jednak ktoś zakłada, że każda maszyna z wtyczką ISOBUS będzie od razu w pełni współpracować z każdym ciągnikiem, może się mocno rozczarować. Dlatego warto rozumieć nie tylko samą wtyczkę, ale cały ekosystem ISOBUS: standard, kompatybilność, zasilanie, terminale i funkcje programowe.
Wtyczka ISOBUS: do czego służy i co naprawdę daje w gospodarstwie
Temat dotyczy przede wszystkim obszaru GPS/RTK/ISOBUS oraz częściowo rolnictwa precyzyjnego i automatyzacji. Najkrócej: wtyczka ISOBUS jest elementem standardu komunikacyjnego, który pozwala połączyć ciągnik i maszynę w taki sposób, aby dane, polecenia i informacje robocze były przesyłane jednym interfejsem.
Jej praktyczna wartość nie polega wyłącznie na uproszczeniu okablowania. Rzeczywista korzyść pojawia się wtedy, gdy gospodarstwo korzysta z funkcji takich jak:
- obsługa maszyny z uniwersalnego terminala UT,
- Task Controller do dokumentacji i realizacji zadań,
- kontrola sekcji,
- zmienne dawkowanie nawozu, nasion lub środków ochrony roślin,
- wymiana danych z systemami zarządzania gospodarstwem,
- integracja z prowadzeniem równoległym, GPS, GNSS i RTK.
Sama obecność gniazda lub przewodu nie gwarantuje jeszcze tych funkcji. Wtyczka ISOBUS jest potrzebna, ale o możliwościach systemu decydują także oprogramowanie, certyfikacja i zakres obsługiwanych protokołów.
Jak działa wtyczka ISOBUS i co łączy w praktyce
ISOBUS to rolnicza implementacja standardu komunikacyjnego opartego na ISO 11783. W uproszczeniu jest to wspólny „język”, dzięki któremu różne maszyny mogą się porozumiewać. Wtyczka ISOBUS jest fizycznym punktem połączenia tej komunikacji.
W praktyce układ wygląda zwykle tak:
- ciągnik dostarcza zasilanie i dostęp do magistrali danych,
- maszyna robocza wysyła do terminala informacje o swoim stanie i odbiera polecenia,
- terminal w kabinie wyświetla interfejs maszyny i pozwala nią sterować,
- odbiornik GPS/GNSS dostarcza pozycję potrzebną np. do map aplikacyjnych lub sekcji automatycznych.
Kluczowe jest to, że ISOBUS upraszcza połączenie wielu funkcji w jeden system. Zamiast kilku oddzielnych monitorów i osobnych wiązek przewodów, operator może pracować na jednym terminalu, o ile ciągnik i maszyna wspierają wymagane funkcje.
Co przesyła wtyczka ISOBUS
Przez połączenie ISOBUS mogą być przesyłane m.in.:
- polecenia sterujące do siłowników, sekcji i dozowników,
- dane o prędkości roboczej, szerokości, dawce i wydajności,
- informacje diagnostyczne i alarmy błędów,
- dane do dokumentacji zabiegu,
- dane potrzebne do realizacji map zmiennego dawkowania.
Najważniejsze elementy systemu: nie tylko złącze, ale cały standard
Rolnicy często mówią „maszyna ma ISOBUS”, mając na myśli przewód i wtyczkę. To skrót myślowy, ale technicznie sprawa jest szersza. O użyteczności decyduje kilka warstw jednocześnie.
| Element | Jak działa / parametr | Korzyść praktyczna | Ograniczenia |
|---|---|---|---|
| Wtyczka i gniazdo ISOBUS | Fizyczne połączenie maszyny z instalacją ciągnika | Jedno standardowe złącze zamiast wielu kabli | Samo złącze nie zapewnia pełnej kompatybilności funkcji |
| UT – Universal Terminal | Uniwersalny terminal wyświetlający interfejs maszyny | Obsługa różnych maszyn z jednego monitora | Różny komfort pracy zależnie od producenta i wersji softu |
| TC – Task Controller | Obsługa zadań, dokumentacji, map aplikacyjnych | Precyzyjne wykonanie zabiegu i zapis danych | Wymaga zgodności maszyny, terminala i często dodatkowych licencji |
| Section Control | Automatyczne włączanie i wyłączanie sekcji | Mniej nakładek i strat środków | Skuteczność zależy od dokładności GNSS i reakcji maszyny |
| Variable Rate Control | Sterowanie dawką według mapy lub czujnika | Lepsze dopasowanie nawożenia, siewu lub oprysku | Wymaga danych wejściowych dobrej jakości i kalibracji |
| AUX-N | Przypisanie funkcji maszyny do joysticka lub przycisków | Wygodniejsze sterowanie operatora | Nie każda konfiguracja wspiera tę funkcję |
Wtyczka ISOBUS a kompatybilność: tutaj najczęściej zaczynają się problemy
Największy mit brzmi: „jeśli jest wtyczka ISOBUS, wszystko będzie działać”. To nieprawda. W praktyce trzeba sprawdzić przynajmniej cztery rzeczy:
- czy ciągnik ma aktywny i poprawnie skonfigurowany system ISOBUS,
- czy terminal obsługuje funkcje wymagane przez maszynę,
- czy maszyna wspiera odpowiedni zakres funkcji, np. UT, TC-SC, TC-GEO, AUX-N,
- czy oprogramowanie wszystkich elementów jest aktualne.
UT, TC, TC-SC i TC-GEO – co to oznacza dla rolnika
Z punktu widzenia użytkownika te skróty są ważniejsze niż sama informacja „jest ISOBUS”.
- UT – terminal potrafi wyświetlić i obsłużyć ekran maszyny.
- TC-BAS – podstawowa dokumentacja zabiegu.
- TC-SC – kontrola sekcji.
- TC-GEO – obsługa danych przestrzennych, np. map zmiennego dawkowania.
Rolnik, który chce tylko zrezygnować z dodatkowego monitora w opryskiwaczu, może potrzebować jedynie UT. Gospodarstwo pracujące na mapach aplikacyjnych będzie już potrzebowało odpowiednio skonfigurowanego terminala, aktywnego kontrolera zadań i dokładnego sygnału pozycjonowania.
Certyfikacja AEF ma znaczenie
W praktyce warto szukać kompatybilności potwierdzonej przez AEF (Agricultural Industry Electronics Foundation). To nie daje stuprocentowej gwarancji idealnej współpracy, ale istotnie zmniejsza ryzyko problemów. Dobrą praktyką jest sprawdzenie, jakie funkcje są certyfikowane dla konkretnego modelu ciągnika, terminala i maszyny, a nie tylko dla marki jako całości.
Gdzie wtyczka ISOBUS daje realne korzyści w gospodarstwie
Największą wartość ISOBUS daje tam, gdzie jedna maszyna ma wykonywać precyzyjnie sterowaną pracę i jednocześnie przekazywać dane do systemu zarządzania gospodarstwem.
Opryskiwacz
- automatyczna kontrola sekcji,
- redukcja nakładek na klinach i uwrociach,
- możliwość realizacji map zmiennej dawki, jeśli sprzęt to wspiera,
- dokumentacja oprysku do analizy i ewidencji.
Rozsiewacz nawozów
- sterowanie dawką z terminala,
- zmienne nawożenie według map aplikacyjnych,
- lepsze dopasowanie nawozu do stref zarządzania,
- mniejsze ryzyko przenawożenia fragmentów pola.
Siewnik punktowy i zbożowy
- kontrola ścieżek technologicznych i sekcji,
- zmienne normy wysiewu,
- monitoring parametrów roboczych,
- mniej ręcznych ustawień między polami.
Prasy, wozy asenizacyjne, maszyny zielonkowe
Także tu ISOBUS może poprawić ergonomię pracy. Operator steruje maszyną z kabiny przez jeden terminal, a dane operacyjne mogą trafiać do dokumentacji gospodarstwa. W przypadku bardziej zaawansowanych maszyn znaczenie ma również diagnostyka i szybsze wykrywanie usterek.
Wtyczka ISOBUS a GPS, GNSS i RTK
ISOBUS bardzo często działa w parze z systemami pozycjonowania. Sama komunikacja między ciągnikiem a maszyną nie zapewnia precyzji lokalizacji. Za pozycję odpowiada odbiornik GNSS i ewentualny sygnał korekcyjny.
Warto rozróżnić pojęcia:
- GPS – jeden z systemów satelitarnych,
- GNSS – szersze pojęcie obejmujące wiele systemów satelitarnych,
- sygnał korekcyjny – poprawia dokładność pozycjonowania,
- RTK – korekcja dająca wysoką powtarzalność i dokładność, zwykle potrzebna do najbardziej precyzyjnych zadań.
Dla kontroli sekcji w oprysku lub rozsiewie często wystarcza dobra konfiguracja GNSS z korekcją odpowiednią do oczekiwanej precyzji. Dla siewu pasowego, sadzenia czy pracy wymagającej wysokiej powtarzalności sezon do sezonu RTK bywa znacznie bardziej uzasadnione.
Trzeba też pamiętać, że dokładność robocza zależy nie tylko od sygnału, ale także od:
- opóźnienia reakcji maszyny,
- kalibracji szerokości roboczej i punktu zaczepienia,
- czasu włączenia i wyłączenia sekcji,
- jakości map granic i linii prowadzenia.
Koszty, wymagania i opłacalność wdrożenia
Nie da się podać jednej uniwersalnej ceny za „ISOBUS”, bo koszt zależy od tego, czy mówimy o samej gotowości ciągnika, aktywacji funkcji programowych, zakupie terminala czy doposażeniu maszyny. W praktyce inwestycja może obejmować kilka niezależnych elementów.
| Element inwestycji | Od czego zależy koszt | Znaczenie praktyczne | Uwagi |
|---|---|---|---|
| Przygotowanie ciągnika do ISOBUS | Marka, rocznik, fabryczne okablowanie, aktywacje | Warunek bazowy współpracy z maszyną | Czasem ciągnik ma instalację, ale funkcje są nieaktywne |
| Terminal UT | Wielkość ekranu, producent, funkcje, licencje | Obsługa wielu maszyn z jednego ekranu | Nie każdy terminal obsługuje wszystkie zaawansowane funkcje |
| Task Controller i licencje | Zakres funkcji, polityka producenta, aktywacje software | Sekcje, dokumentacja, mapy zmiennego dawkowania | Często osobno płatne |
| Maszyna zgodna z ISOBUS | Typ maszyny, wyposażenie, sterowniki, czujniki | Decyduje o tym, czy funkcje precyzyjne są możliwe | Jedna wersja modelu może się różnić od drugiej |
| GNSS / RTK | Dokładność, abonament korekcyjny, typ odbiornika | Wpływa na skuteczność sekcji i dawek zmiennych | Bez odpowiedniej precyzji część potencjału ISOBUS się marnuje |
| Serwis i aktualizacje | Dostępność wsparcia, wersje oprogramowania | Stabilność pracy i usuwanie problemów | Koszt często niedoszacowany przy zakupie |
Opłacalność należy liczyć na podstawie konkretnych założeń gospodarstwa:
- liczby hektarów i liczby zabiegów rocznie,
- rodzaju upraw i wartości stosowanych środków produkcji,
- poziomu nakładek bez automatyki,
- czy gospodarstwo korzysta już z map pól, prowadzenia i telematyki,
- ile maszyn będzie używać tego samego terminala.
W małym gospodarstwie jedna funkcja ISOBUS może zwracać się długo. W gospodarstwie średnim i dużym, które wykonuje dużo oprysków, nawożenia i siewu, efekt ekonomiczny wynika często z sumy drobnych oszczędności: mniej nakładek, mniej błędów operatora, szybsze przezbrojenie, lepsza dokumentacja i łatwiejsze zarządzanie danymi.
Korzyści i ograniczenia technologii
Najważniejsze korzyści
- mniej monitorów w kabinie i prostsza organizacja pracy,
- łatwiejsza obsługa różnych maszyn przez jednego operatora,
- gotowość do rolnictwa precyzyjnego, w tym sekcji i dawek zmiennych,
- lepsza dokumentacja zabiegów,
- większa integracja danych z platformami zarządzania gospodarstwem,
- potencjalna redukcja kosztów wejściowych dzięki ograniczeniu nakładek i lepszemu sterowaniu dawką.
Ograniczenia i ryzyka
- słowo „ISOBUS” bywa nadużywane marketingowo,
- zgodność fizyczna nie oznacza zgodności funkcjonalnej,
- część funkcji wymaga dodatkowych licencji,
- starsze maszyny mogą mieć ograniczoną integrację,
- wdrożenie bez kalibracji i szkolenia operatora daje słabe efekty,
- problemy software’owe i aktualizacyjne nadal się zdarzają.
Najczęstsze błędy przy zakupie i użytkowaniu wtyczki ISOBUS
Najwięcej problemów wynika nie z samego standardu, lecz z założeń przy zakupie i konfiguracji.
- Zakup „na hasło ISOBUS” bez sprawdzenia konkretnych funkcji.
- Brak weryfikacji certyfikacji AEF dla danego zestawu ciągnik–terminal–maszyna.
- Pominięcie kosztów licencji na Task Controller, sekcje lub mapy aplikacyjne.
- Niedopasowanie dokładności sygnału GNSS do wymaganej pracy.
- Brak aktualizacji oprogramowania po zakupie maszyny lub terminala.
- Słaba kalibracja maszyny, przez co nawet dobra komunikacja nie daje precyzyjnej aplikacji.
- Brak szkolenia operatorów, którzy nie wykorzystują możliwości systemu.
Praktyczna rada: przed zakupem warto poprosić sprzedawcę o test konkretnej maszyny z konkretnym ciągnikiem i terminalem, najlepiej na polu lub przynajmniej w realistycznej konfiguracji roboczej. To znacznie ważniejsze niż deklaracja w katalogu.
Jak ocenić, czy wtyczka ISOBUS i cały system mają sens w danym gospodarstwie
Nie każdemu gospodarstwu ta inwestycja da taki sam efekt. Największy sens ma zwykle wtedy, gdy:
- ciągnik pracuje z kilkoma nowoczesnymi maszynami,
- gospodarstwo wykonuje wiele zabiegów wymagających precyzji,
- już działa automatyczne prowadzenie lub planowane jest jego wdrożenie,
- rola dokumentacji i danych w zarządzaniu gospodarstwem rośnie,
- operatorzy często zmieniają maszyny i potrzebują prostszego interfejsu pracy.
Jeśli gospodarstwo używa jednej prostej maszyny bez sekcji, bez map aplikacyjnych i bez potrzeby dokumentacji cyfrowej, zysk z ISOBUS może być ograniczony. Jeśli jednak celem jest przejście na Rolnictwo 4.0, telematykę, precyzyjne nawożenie i integrację danych, wtyczka ISOBUS jest jednym z podstawowych punktów wejścia do całego systemu.
FAQ
Czy wtyczka ISOBUS to to samo co cały system ISOBUS?
Nie. Wtyczka ISOBUS jest fizycznym złączem, a cały system obejmuje standard komunikacji, terminale, sterowniki, funkcje programowe i zgodność między urządzeniami.
Czy każda maszyna z wtyczką ISOBUS będzie działać z każdym ciągnikiem?
Nie zawsze. Trzeba sprawdzić zgodność funkcjonalną, aktywne licencje, wersje oprogramowania i najlepiej certyfikację AEF dla konkretnego zestawu.
Do czego potrzebny jest terminal uniwersalny UT?
UT pozwala obsługiwać różne maszyny ISOBUS z jednego ekranu w kabinie. To ogranicza liczbę osobnych monitorów i upraszcza pracę operatora.
Czy ISOBUS działa bez GPS lub RTK?
Tak, podstawowa komunikacja i obsługa maszyny mogą działać bez precyzyjnego pozycjonowania. Jednak funkcje takie jak kontrola sekcji czy zmienne dawkowanie wymagają danych lokalizacyjnych z GNSS, a czasem RTK.
Co daje ISOBUS w opryskiwaczu?
Najczęściej umożliwia sterowanie maszyną z terminala, kontrolę sekcji, dokumentację zabiegu oraz w bardziej zaawansowanych konfiguracjach realizację map zmiennej aplikacji.
Czy starszy ciągnik można doposażyć w ISOBUS?
Czasami tak, ale zakres i opłacalność zależą od instalacji elektrycznej, hydrauliki, dostępnych zestawów doposażeniowych i tego, czy inwestycja ma sens wobec wartości ciągnika.
Jak sprawdzić, czy mój terminal obsłuży zmienne dawkowanie?
Trzeba sprawdzić, czy terminal ma funkcję Task Controller, w szczególności obsługę danych przestrzennych, oraz czy maszyna potrafi przyjmować mapy aplikacyjne i sterować dawką automatycznie.
Czy ISOBUS zmniejsza zużycie nawozów i środków ochrony roślin?
Może zmniejszać, ale nie automatycznie. Efekt zależy od rodzaju maszyny, jakości map, dokładności GNSS, kalibracji i sposobu pracy operatora.
Na co zwrócić uwagę przy zakupie maszyny z ISOBUS?
Na certyfikowane funkcje, zgodność z posiadanym ciągnikiem i terminalem, koszty licencji, dostępność serwisu oraz to, czy maszyna wspiera funkcje potrzebne w gospodarstwie, a nie tylko ogólną etykietę „ISOBUS”.
Czy jedna wtyczka ISOBUS wystarczy do pełnej cyfryzacji gospodarstwa?
Nie. To ważny element infrastruktury, ale pełna cyfryzacja wymaga jeszcze dobrego terminala, pozycjonowania GNSS, danych polowych, platformy do zarządzania i dobrze ustawionych procesów pracy.
