Isobus schemat to najprościej mapa zależności między ciągnikiem, terminalem, sterownikami i maszyną, która pokazuje, jak przebiega komunikacja danych w standardzie ISOBUS. W praktyce rolniczej taki schemat pomaga zrozumieć, dlaczego jedna maszyna działa od razu po podłączeniu, a inna wymaga aktywacji funkcji, aktualizacji oprogramowania albo dodatkowego terminala. Jeśli chcesz wdrożyć rolnictwo precyzyjne, kontrolę sekcji, zmienne dawkowanie czy dokumentację zabiegów, zrozumienie schematu ISOBUS jest ważniejsze niż samo posiadanie gniazda w ciągniku.
Temat dotyczy przede wszystkim GPS/RTK/ISOBUS, ale bardzo mocno łączy się też z rolnictwem precyzyjnym, automatyzacją i zarządzaniem danymi w gospodarstwie. Dobrze rozumiany schemat ISOBUS pozwala uniknąć kosztownych pomyłek przy zakupie opryskiwacza, rozsiewacza, siewnika czy terminala, a także lepiej wykorzystać telematykę i mapy aplikacyjne.
Isobus schemat – co naprawdę pokazuje i dlaczego ma znaczenie w gospodarstwie?
Schemat ISOBUS pokazuje, które urządzenie z kim się komunikuje, jakie dane są przesyłane i które funkcje są faktycznie dostępne. To nie jest tylko „wtyczka i kabel”. W nowoczesnym gospodarstwie ISOBUS jest standardem komunikacji między ciągnikiem a maszyną towarzyszącą, opartym na normie ISO 11783. Dzięki niemu jeden terminal może obsługiwać różne maszyny, a dane o pracy mogą trafiać do sterowników, systemów prowadzenia i platform zarządzania gospodarstwem.
W praktyce schemat ISOBUS obejmuje zwykle:
- ciągnik z instalacją ISOBUS i gniazdem z tyłu,
- magistralę komunikacyjną CAN, po której płyną dane,
- terminal uniwersalny UT w kabinie,
- Task Controller do dokumentacji, kontroli sekcji i zmiennego dawkowania,
- ECU maszyny, czyli sterownik opryskiwacza, siewnika lub rozsiewacza,
- odbiornik GNSS/GPS/RTK, jeśli potrzebne jest pozycjonowanie,
- czujniki i siłowniki wykonujące konkretne zadania w maszynie,
- połączenie z systemem FMIS, czyli platformą do zarządzania gospodarstwem.
Najważniejszy wniosek jest prosty: schemat ISOBUS to schemat funkcjonalny, a nie tylko elektryczny. To, że dwa urządzenia da się fizycznie podłączyć, nie oznacza jeszcze, że będą współpracować w zakresie wszystkich funkcji.
Jak działa ISOBUS w praktyce?
ISOBUS został stworzony po to, aby ograniczyć problem wielu osobnych monitorów i dedykowanych sterowników dla każdej maszyny. Zamiast osobnego terminala dla opryskiwacza, rozsiewacza i siewnika, rolnik może korzystać z jednego ekranu, o ile urządzenia wspierają odpowiednie funkcje standardu.
W uproszczeniu działanie wygląda tak:
- operator podłącza maszynę do gniazda ISOBUS w ciągniku,
- sterownik maszyny zgłasza się w sieci komunikacyjnej,
- terminal rozpoznaje maszynę i ładuje jej interfejs obsługi,
- dane o prędkości, położeniu, dawce, sekcjach czy stanie roboczym są wymieniane w czasie rzeczywistym,
- Task Controller może zapisywać wykonany zabieg lub sterować dawkowaniem według map aplikacyjnych,
- odbiornik GNSS dostarcza pozycję potrzebną do automatyki polowej.
To właśnie dlatego ISOBUS tak dobrze łączy się z rolnictwem precyzyjnym. Standard nie tylko upraszcza obsługę, ale też staje się podstawą dla kontroli sekcji, precyzyjnego nawożenia, dokumentacji zabiegów i zmiennego dawkowania.

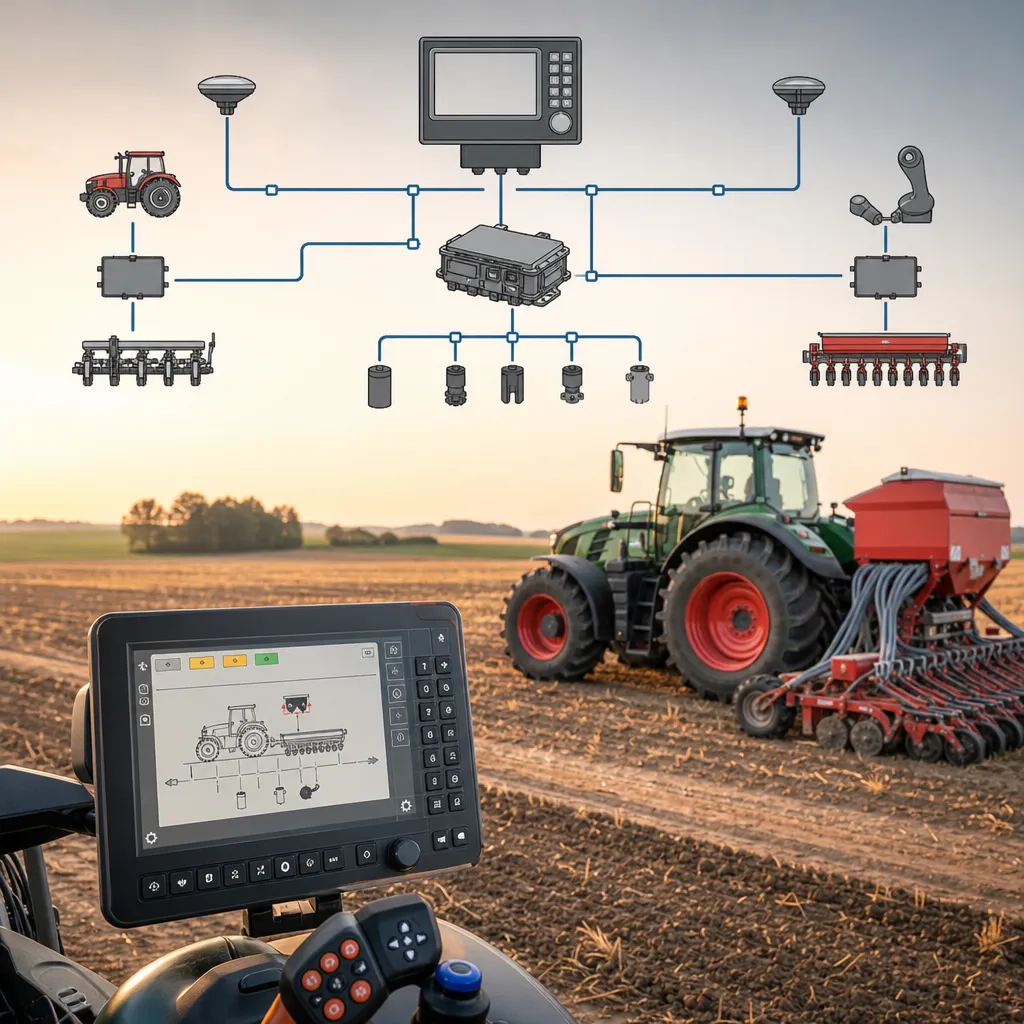

Podstawowy schemat ISOBUS – elementy i zależności
Aby dobrze ocenić kompatybilność, warto rozłożyć schemat ISOBUS na części. Poniższa tabela pokazuje najważniejsze elementy systemu i ich praktyczne znaczenie.
| Element | Jak działa / parametr | Korzyść praktyczna | Ograniczenia |
|---|---|---|---|
| Gniazdo ISOBUS w ciągniku | Fizyczne połączenie maszyny z siecią komunikacyjną ciągnika | Szybkie podłączenie kompatybilnych maszyn | Samo gniazdo nie gwarantuje dostępności UT, TC czy AUX |
| UT – Universal Terminal | Uniwersalny terminal wyświetlający interfejs maszyny | Jeden ekran do wielu maszyn | Różnice w ergonomii i zgodności między producentami |
| ECU maszyny | Sterownik zarządzający funkcjami roboczymi maszyny | Automatyczna regulacja dawki, sekcji, wysiewu | Starsze wersje mogą nie wspierać nowych funkcji |
| Task Controller | Obsługuje zadania, dokumentację, sekcje i mapy aplikacyjne | Rolnictwo precyzyjne i automatyzacja zabiegów | Często wymaga licencji lub aktywacji |
| GNSS / GPS / RTK | Dostarcza pozycję i ślad przejazdu | Dokładna kontrola sekcji i zmiennego dawkowania | Bez odpowiedniej korekcji dokładność może być niewystarczająca |
| AUX-N | Przypisywanie funkcji maszyny do joysticka lub przycisków | Wygodniejsza i szybsza obsługa | Nie każda maszyna i terminal wspierają ten profil |
| FMIS / chmura | Wymiana danych o polach, zadaniach i wykonanych zabiegach | Lepsza dokumentacja i analiza kosztów | Problemy z formatami danych i integracją platform |
Najważniejsze funkcje na schemacie ISOBUS: UT, TC, Section Control, Variable Rate
UT – Universal Terminal
To funkcja, którą użytkownik widzi najczęściej. Terminal uniwersalny wyświetla ekran maszyny niezależnie od producenta. W praktyce obsługujesz siewnik, prasę czy opryskiwacz z poziomu jednego monitora, zamiast montować kilka różnych paneli.
Task Controller
Task Controller ma kilka wariantów funkcjonalnych. To właśnie on odpowiada za bardziej zaawansowane operacje niż samo wyświetlanie ekranu. Bez niego nie wykorzystasz w pełni potencjału rolnictwa precyzyjnego.
- TC-BAS – podstawowa dokumentacja pracy,
- TC-SC – kontrola sekcji,
- TC-GEO – zmienne dawkowanie według map aplikacyjnych i danych lokalizacyjnych.
Section Control
Kontrola sekcji automatycznie wyłącza sekcje opryskiwacza, rozsiewacza lub siewnika w miejscach nakładek, klinów i uwroci. W gospodarstwie daje to oszczędność materiału i ogranicza błędy agrotechniczne, choć realna skala korzyści zależy od kształtu pól, szerokości roboczej i dokładności sygnału GNSS.
Variable Rate Control
Zmienne dawkowanie pozwala zmieniać ilość nawozu, nasion czy cieczy roboczej na podstawie map aplikacyjnych, prób glebowych z GPS, map plonów albo stref zarządzania wyznaczonych z danych satelitarnych, np. NDVI lub NDRE. To jeden z najważniejszych powodów wdrażania ISOBUS w większych i średnich gospodarstwach.
Kompatybilność ISOBUS – największe źródło nieporozumień
Najczęstszy błąd polega na założeniu, że jeśli ciągnik i maszyna mają napis „ISOBUS”, to wszystko zadziała w pełnym zakresie. To nieprawda. ISOBUS jest standardem, ale jego wdrożenie bywa różne. Jedno urządzenie może wspierać tylko UT, a drugie wymaga jeszcze aktywnego Task Controllera, odpowiedniego odbiornika GNSS, licencji Section Control albo aktualizacji oprogramowania.
Przed zakupem trzeba sprawdzić co najmniej:
- czy ciągnik ma aktywny UT,
- czy ma aktywny Task Controller,
- czy terminal obsługuje TC-SC i TC-GEO,
- czy maszyna wspiera dokładnie te funkcje, których potrzebujesz,
- czy odbiornik GNSS ma dokładność wystarczającą do planowanej pracy,
- czy format map aplikacyjnych jest zgodny z twoim oprogramowaniem gospodarczym,
- czy producent przewiduje aktualizacje i wsparcie serwisowe.
Warto też zwracać uwagę na certyfikację kompatybilności, ale nawet wtedy najlepiej jest wykonać próbę praktyczną konkretnego zestawu: ciągnik + terminal + maszyna + sygnał pozycjonujący.
Gdzie schemat ISOBUS daje największą wartość w gospodarstwie?
Największe korzyści pojawiają się tam, gdzie zabiegi są częste, materiał drogi, a pola zróżnicowane. Dotyczy to szczególnie gospodarstw korzystających z danych GPS, map plonów, zdjęć satelitarnych i telematyki.
Opryskiwacze
ISOBUS ułatwia kontrolę sekcji, dokumentację zabiegów i pracę z automatycznym prowadzeniem. Przy nieregularnych działkach zmniejsza ryzyko podwójnego oprysku oraz pominięć.
Rozsiewacze nawozów
To jedna z najbardziej praktycznych aplikacji. Rozsiewacz z ISOBUS i mapą aplikacyjną może realizować zmienne dawkowanie na podstawie zasobności gleby, map biomasy i stref produkcyjnych.
Siewniki punktowe i zbożowe
Schemat ISOBUS ma znaczenie dla sterowania sekcjami, normą wysiewu i dokumentacji obsianego areału. W bardziej zaawansowanych konfiguracjach można zarządzać wysiewem zmiennym zależnie od potencjału stanowiska.
Prasy, wozy asenizacyjne, aplikatory nawozów naturalnych
Również w tych maszynach ISOBUS porządkuje obsługę i pozwala zbierać dane. W aplikacji nawozów naturalnych z czujnikami przepływu i GPS otwiera drogę do bardziej precyzyjnego gospodarowania składnikami pokarmowymi.
Koszty, wymagania i opłacalność wdrożenia
Sam schemat ISOBUS nic nie kosztuje, ale jego wdrożenie już tak. Koszt zależy od poziomu zaawansowania gospodarstwa i od tego, czy mówimy o nowym zestawie maszyn, czy doposażeniu już posiadanego parku maszynowego.
| Element inwestycji | Od czego zależy koszt | Znaczenie praktyczne | Uwagi |
|---|---|---|---|
| Terminal ISOBUS | Marka, przekątna ekranu, licencje, funkcje GPS | Centrum obsługi maszyn | W wielu ciągnikach terminal jest fabrycznie dostępny, ale nie zawsze z pełną aktywacją |
| Aktywacja Task Controller | Zakres funkcji: BAS, SC, GEO | Dokumentacja, sekcje, mapy aplikacyjne | Często wymaga licencji programowej |
| Odbiornik GNSS / RTK | Dokładność, sygnał korekcyjny, integracja z ciągnikiem | Kluczowy dla automatyki polowej | Do prostych zastosowań nie zawsze potrzebny jest RTK, ale do precyzyjnego siewu często tak |
| Maszyna kompatybilna z ISOBUS | Wersja sterownika, sekcje, czujniki, zawory | Realizacja funkcji na polu | Starsze maszyny mogą wymagać modernizacji |
| FMIS i wymiana danych | Abonament, integracje, liczba użytkowników | Lepsze planowanie i analiza kosztów | Warto sprawdzić eksport/import danych jeszcze przed zakupem |
| Serwis i aktualizacje | Dostępność dealera, polityka producenta | Stabilność działania systemu | Zbyt oszczędne podejście na tym etapie często kończy się przestojami |
Opłacalność zależy od kilku czynników:
- liczby hektarów i liczby zabiegów w sezonie,
- kształtu pól i skali nakładek,
- wartości zużywanych środków produkcji,
- stopnia zróżnicowania stanowisk,
- tego, czy gospodarstwo rzeczywiście korzysta z danych, a nie tylko je zbiera.
W małym gospodarstwie ISOBUS może być głównie wygodą organizacyjną. W średnim i dużym częściej staje się narzędziem do realnego ograniczania strat materiałowych i poprawy jakości zabiegów.
Korzyści i ograniczenia technologii ISOBUS
Najważniejsze korzyści
- mniej monitorów w kabinie i prostsza obsługa różnych maszyn,
- łatwiejsza integracja z GPS/GNSS i automatycznym prowadzeniem,
- kontrola sekcji zmniejszająca nakładki,
- zmienne dawkowanie nawozów, nasion i środków ochrony roślin,
- dokumentacja zabiegów przydatna zarządczo i formalnie,
- lepsza integracja z FMIS, telematyką i analizą danych gospodarstwa,
- łatwiejsza rozbudowa parku maszynowego o kolejne elementy rolnictwa precyzyjnego.
Najważniejsze ograniczenia
- pozorna kompatybilność między markami,
- koszt licencji, aktywacji i aktualizacji,
- konieczność szkolenia operatorów,
- różnice jakościowe w interfejsach i stabilności oprogramowania,
- zależność od jakości sygnału pozycjonującego,
- problemy z wymianą danych między różnymi platformami cyfrowymi.
Najczęstsze błędy przy analizie schematu ISOBUS
Wdrożenie tej technologii najczęściej nie wykłada się na braku samego sprzętu, ale na błędnych założeniach zakupowych.
- Mylenie gniazda ISOBUS z pełną funkcjonalnością. Gniazdo to dopiero początek.
- Brak sprawdzenia licencji. Terminal może być fizycznie obecny, ale TC-SC lub TC-GEO mogą być nieaktywne.
- Niedoszacowanie roli dokładności GPS. Bez odpowiedniej korekcji kontrola sekcji nie zawsze działa tak, jak oczekujesz.
- Zakup maszyny bez testu z konkretnym ciągnikiem. Teoria katalogowa nie zastępuje praktyki.
- Brak planu na dane. Jeśli gospodarstwo nie ma procedury tworzenia map aplikacyjnych i analizy wyników, część potencjału pozostaje niewykorzystana.
- Ignorowanie aktualizacji software’u. W cyfrowym rolnictwie oprogramowanie jest równie ważne jak hydraulika czy przekładnia.
Jak czytać schemat ISOBUS przed zakupem maszyny lub ciągnika?
Najlepiej podejść do tematu jak do audytu technologicznego. Nie pytaj tylko „czy jest ISOBUS?”, ale:
- jakie funkcje ISOBUS ma ciągnik,
- jakie funkcje ma maszyna,
- co jest aktywne fabrycznie, a co płatne osobno,
- czy potrzebny jest osobny terminal,
- czy mapy aplikacyjne da się łatwo zaimportować,
- czy współpraca z twoim systemem GPS i RTK jest potwierdzona,
- jak wygląda wsparcie serwisowe przy integracji wielu marek.
W praktyce najlepiej sprawdza się zasada: kupuj funkcję, nie samo hasło marketingowe. Jeśli celem jest zmienne nawożenie, pytaj konkretnie o TC-GEO, zgodność map i obsługę sterownika rozsiewacza. Jeśli celem jest kontrola sekcji, weryfikuj TC-SC, dokładność sygnału i konfigurację sekcji w maszynie.
FAQ – najczęstsze pytania o isobus schemat
Czy schemat ISOBUS to tylko schemat elektryczny?
Nie. Obejmuje także logikę komunikacji, sterowniki, terminale, funkcje programowe i przepływ danych między urządzeniami.
Czy każde gniazdo ISOBUS oznacza pełną kompatybilność z każdą maszyną?
Nie. Gniazdo umożliwia podłączenie, ale nie gwarantuje obsługi wszystkich funkcji, takich jak kontrola sekcji czy zmienne dawkowanie.
Co oznacza UT w schemacie ISOBUS?
UT to Universal Terminal, czyli uniwersalny terminal, który wyświetla ekran obsługi maszyny zgodnej z ISOBUS.
Do czego służy Task Controller?
Task Controller odpowiada za dokumentację zabiegów, automatyczną kontrolę sekcji i realizację map aplikacyjnych w zmiennym dawkowaniu.
Czy do ISOBUS potrzebny jest sygnał RTK?
Nie zawsze. Do części zastosowań wystarczy mniej dokładna korekcja, ale przy precyzyjnym siewie, powtarzalności przejazdów i zaawansowanej automatyce RTK często jest bardzo wskazany.
Jakie maszyny najczęściej korzystają z ISOBUS?
Przede wszystkim opryskiwacze, rozsiewacze nawozów, siewniki, prasy, wozy asenizacyjne i inne maszyny wymagające sterowania dawką, sekcjami lub dokumentacji pracy.
Czy starszą maszynę da się doposażyć do ISOBUS?
Czasem tak, ale zależy to od konstrukcji maszyny, dostępności sterownika, czujników, zaworów i wsparcia producenta. Nie każda modernizacja jest opłacalna.
Czy ISOBUS ma sens w mniejszym gospodarstwie?
Może mieć, zwłaszcza jeśli liczy się wygoda obsługi, porządek w kabinie i lepsza dokumentacja. Jednak największy efekt ekonomiczny zwykle pojawia się tam, gdzie jest więcej zabiegów i większa skala produkcji.
Jak sprawdzić, czy mój terminal obsłuży mapy aplikacyjne?
Trzeba potwierdzić obecność i aktywację funkcji TC-GEO, a także zgodność formatów danych z używanym oprogramowaniem gospodarczym lub platformą FMIS.
Dlaczego dwa urządzenia ISOBUS różnych marek czasem nie działają idealnie razem?
Bo standard jest wspólny, ale producenci mogą różnie implementować funkcje, wersje oprogramowania i rozszerzenia. Dlatego test praktyczny i potwierdzenie kompatybilności są tak ważne.
