Rosnąca szerokość maszyn uprawowych, siewnych i nawozowych pozwala w krótkim czasie obrabiać duże areały, ale jednocześnie stawia ogromne wymagania w zakresie składania i transportu. Automatyczne systemy składania i bezpiecznego przemieszczania maszyn to dzisiaj jeden z kluczowych elementów wyposażenia, który wpływa nie tylko na wygodę pracy operatora, lecz także na koszty, trwałość sprzętu i bezpieczeństwo w ruchu drogowym. Zrozumienie zasad ich działania oraz prawidłowej eksploatacji pomaga w pełni wykorzystać potencjał nowoczesnych zestawów uprawowo‑siewnych, agregatów talerzowych czy opryskiwaczy polowych.
Znaczenie automatycznego składania maszyn szerokich w produkcji roślinnej
Rolnictwo roślinne opiera się coraz mocniej na maszynach o dużej szerokości roboczej. Agregaty 6–12 m, opryskiwacze z belkami 24–36 m czy siewniki 6‑metrowe pozwalają szybciej wykonać zabiegi i lepiej trafić w optymalne okna agrotechniczne. Jednak osiągnięcie szerokości, która w polu jest zaletą, poza polem staje się poważnym problemem logistycznym i bezpieczeństwa. Stąd rola automatycznych systemów składania i transportu rośnie wraz z każdą kolejną generacją sprzętu.
Tradycyjnie szerokie maszyny składano ręcznie, przy użyciu sworzni, zabezpieczeń oraz prostych siłowników wymagających osobnego sterowania. Dla operatora oznaczało to konieczność wysiadania z kabiny, podchodzenia do maszyny i wykonywania serii czynności pod obciążeniem, często w pośpiechu i niekorzystnych warunkach. Pomyłka, pośpiech czy zmęczenie mogły prowadzić do uszkodzeń ramy, złamań belek lub – co gorsza – wypadków z udziałem ludzi.
Nowoczesne automatyczne systemy składania eliminują większość tych zagrożeń. Za pomocą jednego przycisku lub predefiniowanej sekwencji joystickiem można przejść z pozycji roboczej do transportowej i odwrotnie, a układy czujników pilnują, by kolejne ruchy były wykonywane w bezpiecznej kolejności. Dzięki temu rolnik może korzystać z naprawdę dużych szerokości roboczych bez narażania siebie i innych uczestników ruchu.
W produkcji roślinnej najczęściej spotykamy automatyczne składanie w maszynach takich jak:
- agregaty uprawowe i uprawowo‑siewne składane hydraulicznie,

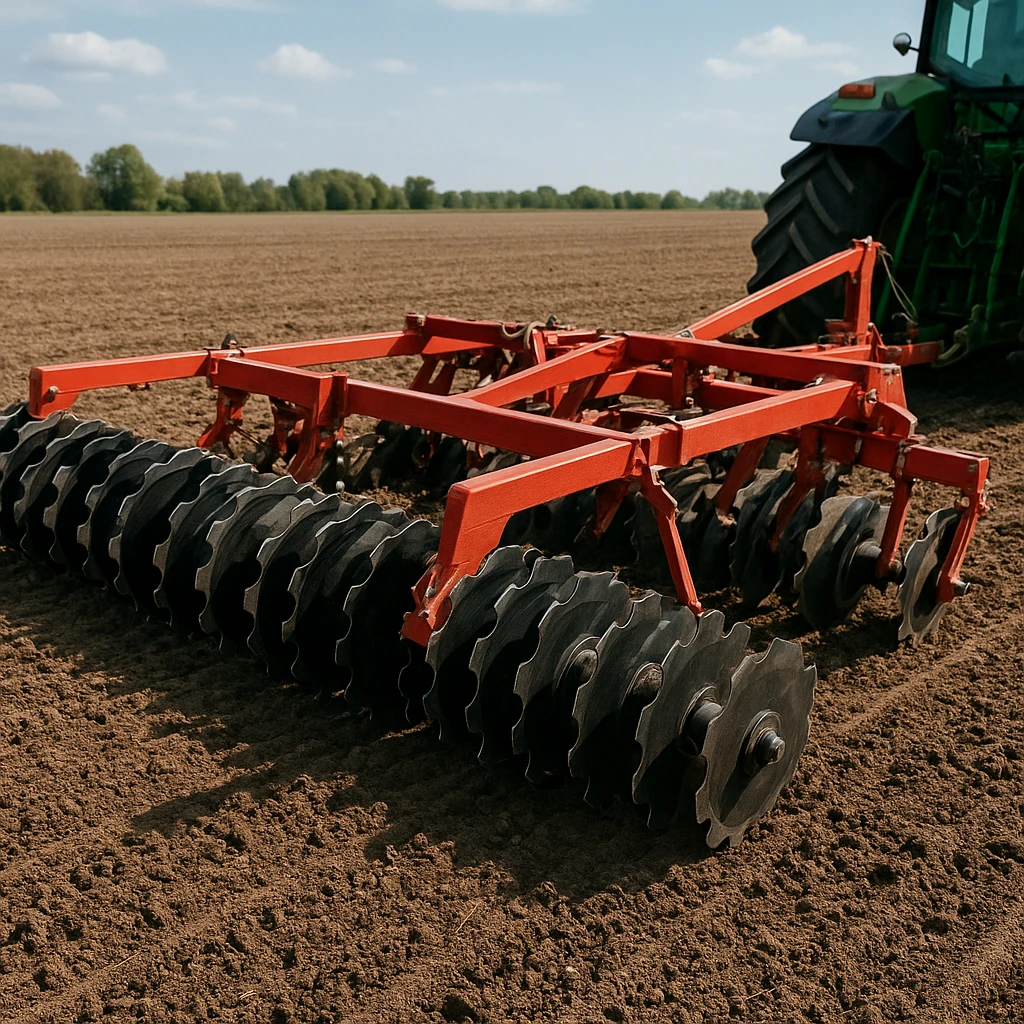

- brony talerzowe i kultywatory o szerokości powyżej 4 m,
- opryskiwacze polowe z szerokimi belkami roboczymi,
- siewniki z modułami bocznymi rozkładanymi hydraulicznie,
- rozsiewacze nawozów z modułem poszerzającym zasięg roboczy.
Każda z tych maszyn porusza się po drogach publicznych, drogach dojazdowych lub przez wąskie bramy. Dlatego prawidłowe złożenie, zablokowanie i zabezpieczenie szerokich elementów ma kluczowe znaczenie zarówno dla bezpieczeństwa, jak i trwałości sprzętu. Automatyka pozwala ograniczyć element ludzkiej pomyłki, a jednocześnie przyspiesza wszystkie operacje związane ze zmianą pola lub przejazdem między działkami.
Budowa i działanie automatycznych systemów składania i transportu
Automatyczne systemy składania i transportu maszyn szerokich to zespół współpracujących ze sobą podzespołów: hydrauliki, układu elektronicznego, czujników oraz elementów mechanicznych. Wspólnie tworzą one układ, który pozwala zmienić pozycję maszyny z roboczej na transportową jednym poleceniem, z zachowaniem odpowiedniej kolejności i sił działających na konstrukcję ramy.
Elementy hydrauliczne i mechaniczne
Podstawą działania są siłowniki hydrauliczne, które odpowiadają za ruch ramion, belek, skrzydeł roboczych oraz osi wahliwych. W zależności od typu maszyny mogą to być:
- siłowniki składania bocznego (tzw. „skrzydeł”),
- siłowniki podnoszenia centralnej części roboczej,
- siłowniki blokujące osie transportowe lub zmieniające rozstaw kół,
- siłowniki sterujące zaczepem i podporami transportowymi.
Ramy maszyn muszą być przystosowane do przenoszenia sił pojawiających się podczas składania. Producenci dodają w newralgicznych miejscach wzmocnienia, zawiasy, zamki mechaniczne oraz ograniczniki ruchu. W trakcie automatycznego składania układ hydrauliczny musi odpowiednio rozkładać naciski, aby nie przeciążyć jednego siłownika ani nie skręcić ramy. Dlatego zawory dławiące, zawory zwrotne i zawory sekwencyjne odgrywają niezwykle ważną rolę – kontrolują przepływ oleju i kolejność ruchów.
Dopełnieniem są mechaniczne blokady transportowe, które często działają automatycznie. Po złożeniu belki czy skrzydeł roboczych specjalne haki, sworznie lub zamki samoczynnie zabezpieczają element w pozycji transportowej. W części maszyn dodatkowo montuje się amortyzatory hydrauliczne lub gumowe tłumiki ograniczające drgania podczas jazdy po nierównej drodze.
Elektronika, czujniki i sekwencje pracy
Nowoczesne systemy automatycznego składania korzystają z rozbudowanej elektroniki, najczęściej opartej o magistralę ISOBUS lub własny sterownik producenta. Operator w kabinie ciągnika wybiera tryb pracy (pole / droga), a sterownik uruchamia zdefiniowaną sekwencję czynności. W skład takiej sekwencji mogą wchodzić:
- podniesienie zespołów roboczych z gleby,
- złożenie tylnych lub bocznych skrzydeł,
- zablokowanie belek i aktywacja zamków mechanicznych,
- zmiana położenia osi lub kół transportowych,
- włączenie odpowiedniego oświetlenia i oznakowania maszyny.
Kluczową rolę odgrywają czujniki położenia i krańcówki, które informują sterownik o aktualnym stanie maszyny. Jeśli np. jedno ze skrzydeł nie zostało w pełni złożone lub blokada nie zaskoczyła, system zgłosi błąd i nie pozwoli na przejście do kolejnego kroku. Zapobiega to sytuacjom, w których maszyna wyrusza w drogę z niedomkniętymi elementami, co mogłoby doprowadzić do poważnego wypadku.
Sterowniki często umożliwiają również zapis różnych profili pracy. W przypadku opryskiwacza można przypisać inne sekwencje składania dla transportu na drodze gminnej i inne dla przejazdów wąskimi miedzami między polami. Podobnie w agregatach uprawowych: możliwe jest półskładanie do przejazdu wąską drogą polną oraz pełne składanie do transportu publicznego. Takie dostosowanie zwiększa elastyczność pracy i ogranicza czas nieproduktywnych przejazdów.
Bezpieczeństwo i ergonomia obsługi
Automatyzacja składania ma ogromne znaczenie dla bezpieczeństwa, ale również ergonomii. Operator nie musi wysiadać z kabiny, by ręcznie wkładać sworznie lub zwalniać zapadki – wystarczy obsługa jednego panelu. Ogranicza to ryzyko urazów spowodowanych przytrzaśnięciem, upadkiem, czy poślizgnięciem się w błocie podczas manipulowania ciężkimi elementami.
Ważne jest jednak, aby operator dobrze poznał logikę działania układu. W nowoczesnych maszynach panele sterujące posiadają czytelne piktogramy oraz komunikaty błędów. Warto poświęcić czas na szkolenie – wielu producentów oferuje instruktaż przy odbiorze nowej maszyny lub filmy szkoleniowe. Znajomość sekwencji składania i rozkładania, a także możliwych awarii (np. brak sygnału z czujnika położenia) pozwala szybko reagować i unikać przestojów w newralgicznych momentach, takich jak okno na siew czy oprysk.
Praktyczne korzyści i porady eksploatacyjne dla rolników
Automatyczne systemy składania i transportu to nie tylko wygoda, ale również wymierne korzyści ekonomiczne w gospodarstwach nastawionych na produkcję roślinną. Odpowiednie wykorzystanie tych rozwiązań przekłada się na krótszy czas przejazdów, mniejsze zużycie paliwa, ograniczenie uszkodzeń pól i miedz oraz lepsze wykorzystanie okien pogodowych do siewu, nawożenia i ochrony roślin.
Oszczędność czasu i paliwa w pracy polowej
Duże gospodarstwa oraz firmy usługowe często wykonują po kilkadziesiąt przejazdów między polami w ciągu jednego dnia. Ręczne składanie szerokich maszyn przed każdym wyjazdem na drogę i ponowne rozkładanie po dotarciu na pole potrafi zabierać dziesiątki minut. Automatyczne systemy skracają te czynności do kilkudziesięciu sekund, a operator może w tym czasie planować kolejne przejazdy lub kontrolować parametry maszyny na terminalu.
Szybkie przejście z pozycji roboczej do transportowej zmniejsza pokusę jazdy w niepełni złożoną maszyną po drodze lub obrzeżem pola. Dzięki temu ogranicza się zbędne manewry, które zużywają paliwo i zwiększają ryzyko uszkodzenia elementów roboczych. Szybsze przemieszczanie się między działkami pozwala również lepiej wykorzystać krótkie, sprzyjające okna pogodowe, co ma szczególne znaczenie przy zabiegach herbicydowych i fungicydowych.
Wpływ na bezpieczeństwo w ruchu drogowym i ochronę sprzętu
Maszyny szerokie, poruszające się po drogach, wymagają szczególnej ostrożności. Niedostateczne złożenie belek, przypadkowe rozłożenie skrzydła w czasie jazdy czy brak odpowiedniego zabezpieczenia elementów ruchomych może mieć tragiczne skutki. Automatyczne systemy składania redukują ryzyko błędu ludzkiego dzięki zastosowaniu czujników i blokad. Gdy belka nie jest prawidłowo zablokowana, sterownik zwykle nie zezwala na jazdę z wyższą prędkością lub wysyła wyraźne ostrzeżenia.
Dla trwałości sprzętu równie ważna jest ochrona przed drganiami i uderzeniami podczas transportu. Amortyzowane zawieszenia belek opryskiwaczy, amortyzatory skrzydeł brony talerzowej czy elastyczne połączenia między modułami siewnika minimalizują wstrząsy przenoszone na ramę. Odpowiednio zaprojektowane sekwencje składania zmniejszają też ryzyko zgięcia lub pęknięcia ramion przy niewłaściwym ustawieniu na pochyłościach terenu.
Porady dotyczące wyboru i eksploatacji systemów składania
Przy wyborze nowej maszyny rolnik powinien zwrócić uwagę nie tylko na szerokość roboczą i wydajność, ale także na rozwiązania zastosowane w systemie składania. W praktyce warto sprawdzić następujące elementy i parametry:
- trwałość ramy i zawiasów – grubość materiału, dodatkowe wzmocnienia, rodzaj sworzni,
- hydraulika – czy jest zaprojektowana pod kątem współpracy z ciągnikiem (wydajność pompy, ilość sekcji),
- rodzaj sterowania – osobny sterownik, panel w kabinie, integracja z ISOBUS,
- liczba i typ czujników położenia – im dokładniejsze, tym większe bezpieczeństwo,
- zabezpieczenia transportowe – zamki, łańcuchy, podpory, amortyzatory,
- dostępność funkcji diagnostycznych – komunikaty błędów, historia usterek,
- łatwość ręcznego awaryjnego złożenia – ważne w razie awarii elektroniki.
Eksploatacja automatycznego systemu składania wymaga kilku prostych, ale konsekwentnie przestrzeganych zasad:
- regularna kontrola luzów na sworzniach i zawiasach – nadmierny luz powoduje szarpnięcia i nierównomierne obciążenie siłowników,
- smarowanie elementów ruchomych zgodnie z zaleceniami producenta,
- sprawdzanie szczelności przewodów hydraulicznych i stanu szybkozłączy,
- kontrola działania czujników – szczególnie po intensywnej pracy w kurzu i błocie,
- przegląd okresowy układu sterowania i aktualizacja oprogramowania, jeśli jest oferowana przez producenta.
Przed sezonem warto wykonać próbne składanie i rozkładanie wszystkich modułów na równym placu gospodarczym, obserwując, czy ruchy są płynne, bez gwałtownych szarpnięć i zatrzymań. Pozwoli to wychwycić ewentualne usterki zanim rozpoczną się intensywne prace polowe.
Znaczenie prawidłowego oznakowania i przepisów drogowych
Automatyczne systemy składania ściśle łączą się z kwestią oznakowania maszyn w ruchu drogowym. Nawet najlepiej złożona maszyna szeroka może być zagrożeniem, jeśli nie jest wyposażona w odpowiednie oświetlenie, trójkąt pojazdu wolnobieżnego i tablice odblaskowe. W wielu krajach przepisy dopuszczają określoną maksymalną szerokość transportową – zwykle 3 m – co wymusza pełne składanie szerokich agregatów przed wjazdem na drogę publiczną.
W praktyce oznacza to, że rolnik powinien upewnić się, że po uruchomieniu sekwencji składania maszyna spełnia wymogi dotyczące szerokości, wysokości i długości zestawu. W niektórych nowoczesnych maszynach system automatyki informuje na terminalu, gdy któryś z wymiarów przekracza dopuszczalne wartości. Może to być szczególnie przydatne przy transporcie długich belek opryskiwacza lub maszyn z wysuniętym dyszlem.
Wpływ automatycznego składania na organizację pracy w gospodarstwie
W gospodarstwach nastawionych na intensywną produkcję roślinną organizacja pracy polowej ma ogromne znaczenie dla osiąganych plonów. Automatyczne systemy składania maszyn szerokich wpływają na:
- łatwiejsze planowanie tras przejazdów – można częściej łączyć kilka działek jedną maszyną bez obaw o zbyt szeroki zestaw,
- lepsze wykorzystanie floty ciągników – jeden mocny ciągnik z szeroką maszyną sprawniej obsłuży wiele rozdrobnionych pól,
- ograniczenie zajeżdżania uwroci i miedz – szybsze składanie sprzyja bardziej precyzyjnym manewrom,
- bezpieczniejsze wykorzystanie pracowników sezonowych – prostsza obsługa ogranicza ryzyko ich pomyłek.
Dzięki automatyce rolnik może częściej zdecydować się na większą szerokość roboczą przy nowym zakupie maszyny. Gdyby trzeba było każdorazowo składać ją ręcznie, wybór tak dużego sprzętu byłby w praktyce znacznie mniej atrakcyjny. Tymczasem łatwe przejście z trybu roboczego do transportowego stało się jednym z głównych argumentów uzasadniających inwestycję w szerokie agregaty, siewniki czy opryskiwacze.
Specyfika wybranych typów maszyn szerokich
Każdy typ maszyny roślinnej ma swoją specyfikę, jeśli chodzi o automatyczne składanie i transport. Warto zwrócić uwagę na kilka praktycznych aspektów:
- Opryskiwacze polowe – belki o szerokości 24–36 m wymagają precyzyjnego prowadzenia i amortyzacji. Automatyczne składanie musi uwzględniać również delikatne przewody i dysze. Ważna jest funkcja półskładania, pozwalająca na pracę w wąskich klinach lub przy przeszkodach.
- Agregaty uprawowo‑siewne – często wyposażone w składane boczne sekcje robocze. Kluczowa jest synchronizacja podnoszenia i składania, aby nie dopuścić do przeciążenia przodu ciągnika. Dobrze, by system umożliwiał regulację kolejności składania sekcji zależnie od konfiguracji maszyny.
- Brony talerzowe i kultywatory – w modelach powyżej 5–6 m standardem są skrzydła boczne. Przy transporcie ważna jest pozycja talerzy czy łap, aby nie wystawały niebezpiecznie poza obrys zestawu i nie uszkadzały nawierzchni drogi.
- Siewniki z sekcjami bocznymi – oprócz składania sekcji roboczych dochodzi problem pojemności zbiornika nasion lub nawozu. Systemy składania muszą brać pod uwagę zmieniające się obciążenie ramy i wyższy środek ciężkości przy pełnym zasypie.
Znajomość tych specyficznych wymagań pomaga dobrać maszynę z systemem składania najlepiej dopasowanym do charakteru gospodarstwa – inny będzie priorytet w dużym gospodarstwie z szerokimi, zwartymi działkami, a inny w mozaice mniejszych pól oddzielonych wąskimi drogami.
Wykorzystanie danych i diagnostyki w codziennej pracy
Coraz więcej maszyn szerokich wyposażonych jest w funkcje rejestrowania danych, nie tylko dotyczących zabiegów, ale i funkcjonowania samego systemu składania. Operator może sprawdzić w sterowniku, ile razy wykonano pełne złożenie i rozłożenie, czy pojawiały się błędy czujników oraz jakie parametry hydrauliczne towarzyszyły tym operacjom. Te informacje są bardzo przydatne przy planowaniu serwisów i ocenie zużycia elementów mechanicznych.
Zaawansowane systemy potrafią wysyłać ostrzeżenia o rosnącej liczbie błędów przy danym czujniku czy zaworze, zanim nastąpi poważniejsza awaria. Dzięki temu serwisant może zareagować podczas planowanej przerwy w pracy, a nie w samym środku intensywnych zabiegów agrotechnicznych. Dla rolnika oznacza to mniejsze ryzyko przestojów i lepsze panowanie nad terminowością siewu, nawożenia czy ochrony roślin.
W praktyce warto raz na kilka tygodni przejrzeć historię błędów i ostrzeżeń w sterowniku, a przynajmniej zrobić to przed startem kluczowych zabiegów, takich jak wiosenne nawożenie azotowe czy terminowy siew roślin jarych. W połączeniu z prostą wizualną kontrolą maszyny pozwala to wychwycić problemy na wczesnym etapie.
Znaczenie przeszkolenia operatorów
Nawet najbardziej zaawansowany technicznie system nie zastąpi świadomości i umiejętności operatora. Rolnik, który inwestuje w szerokie maszyny z automatycznym składaniem, powinien zadbać o solidne przeszkolenie osób, które będą je obsługiwały. Dotyczy to nie tylko stałych pracowników, lecz także osób sezonowych, zatrudnianych w okresach wzmożonych prac polowych.
Szkolenie powinno obejmować:
- omówienie wszystkich trybów pracy i sekwencji składania,
- zapoznanie z podstawowymi funkcjami bezpieczeństwa,
- pokaz awaryjnego ręcznego złożenia maszyny,
- przedstawienie podstawowych zasad konserwacji układu składania,
- ćwiczenia praktyczne na placu, bez presji czasu.
Dobrze wyszkolony operator lepiej reaguje w sytuacjach niestandardowych – np. gdy trzeba złożyć maszynę na pochyłym terenie, ominąć niespodziewaną przeszkodę lub poradzić sobie z chwilową utratą sygnału z czujnika. Zmniejsza to ryzyko kosztownych błędów, które w przypadku szerokich maszyn i dużych prędkości są szczególnie dotkliwe.
Ekonomika inwestycji w automatyczne systemy składania
Dla wielu gospodarstw kluczowe jest uzasadnienie ekonomiczne zakupu droższej maszyny wyposażonej w zautomatyzowany system składania. Choć różnica w cenie w stosunku do prostszych rozwiązań może być istotna, w praktyce zwraca się ona w postaci:
- krótszego czasu przejazdów między polami,
- mniejszej liczby uszkodzeń maszyn wynikających z błędów obsługi,
- niższego ryzyka wypadków drogowych i związanych z nimi kosztów,
- lepszego wykorzystania okien agrotechnicznych,
- możliwości obsługi większego areału jednym zestawem.
W przypadku firm usługowych dochodzi jeszcze możliwość szybszej realizacji zleceń, co przekłada się na lepszą konkurencyjność na rynku. Warto przy tym pamiętać, że automatyczne systemy składania stają się powoli standardem w maszynach o największych szerokościach, a maszyny bez takich rozwiązań mogą tracić na wartości przy odsprzedaży.
Dla rolników planujących rozwój gospodarstwa i zwiększenie powierzchni upraw inwestycja w szeroką maszynę z dopracowanym systemem składania jest często jednym z kluczowych kroków. Pozwala zabezpieczyć możliwość sprawnej obsługi większej liczby hektarów bez proporcjonalnego zwiększania liczby ciągników i operatorów.
FAQ – najczęściej zadawane pytania
Jak często należy serwisować automatyczne systemy składania w maszynach szerokich?
Układy składania wymagają regularnej kontroli co najmniej raz w sezonie intensywnej pracy, a najlepiej dwa razy: przed rozpoczęciem głównych zabiegów i po ich zakończeniu. Należy sprawdzić szczelność przewodów hydraulicznych, stan szybkozłączy i filtrów oleju, luzy na sworzniach i zawiasach oraz poprawność działania czujników położenia. Dodatkowo warto raz w roku przeprowadzić przegląd elektroniki i układu sterowania w autoryzowanym serwisie, aby wykryć ewentualne błędy zanim doprowadzą do poważnej awarii w kluczowym momencie prac polowych.
Czy automatyczne składanie zawsze wymaga ciągnika z ISOBUS?
Nie, wiele maszyn szerokich posiada własne, niezależne sterowniki i panele obsługi, które komunikują się z ciągnikiem jedynie poprzez podstawowe złącza hydrauliczne i elektryczne. System ISOBUS jest dużym ułatwieniem, ponieważ pozwala obsługiwać maszynę z poziomu terminala w kabinie i integrować ją z innymi systemami precyzyjnego rolnictwa, ale nie jest bezwzględnie konieczny. Przy wyborze sprzętu warto jednak rozważyć ISOBUS, jeśli planuje się rozwój gospodarstwa i stopniowe wprowadzanie bardziej zaawansowanych technologii sterowania i monitoringu pracy maszyn.
Co zrobić, gdy maszyna nie składa się poprawnie lub zatrzymuje sekwencję?
W pierwszej kolejności należy zatrzymać maszynę na równym i bezpiecznym podłożu, wyłączyć napęd roboczy i sprawdzić komunikaty błędów na sterowniku. Częstą przyczyną problemów bywa zabrudzony lub uszkodzony czujnik położenia, zbyt małe ciśnienie w układzie hydraulicznym albo mechaniczna przeszkoda uniemożliwiająca ruch ramienia. Warto skontrolować przewody, sworznie i blokady. Jeśli problem się powtarza, najlepiej skorzystać z pomocy serwisu, przekazując mu kody błędów z panelu, co znacznie przyspieszy diagnozę i skróci ewentualny przestój.
Czy automatyczne systemy składania zwiększają ryzyko awarii w porównaniu z prostymi rozwiązaniami?
Układy automatyczne są bardziej złożone, co teoretycznie oznacza większą liczbę potencjalnych punktów awarii, jednak w praktyce poprawnie zaprojektowany system zwiększa ogólną niezawodność pracy. Ogranicza błędy ludzkie, przeciążenia mechaniczne i niewłaściwe sekwencje ruchów, które w prostych maszynach bywają częstą przyczyną pęknięć ram czy uszkodzeń belek. Kluczem jest regularna konserwacja, dbałość o czystość czujników oraz stosowanie się do instrukcji producenta. W efekcie całkowite ryzyko kosztownych usterek zwykle spada, a nie rośnie.
Na co szczególnie zwrócić uwagę przy zakupie używanej maszyny z automatycznym składaniem?
Przy zakupie sprzętu z drugiej ręki trzeba dokładnie obejrzeć stan elementów ruchomych: sworzni, zawiasów, siłowników i blokad transportowych. Warto na spokojnie kilka razy złożyć i rozłożyć maszynę, obserwując płynność ruchu i ewentualne niepokojące dźwięki. Koniecznie należy sprawdzić historię usterek w sterowniku, jeśli jest dostępna, oraz stan wiązek elektrycznych i czujników położenia. Dobrym sygnałem jest kompletna dokumentacja serwisowa. Jeśli sprzedawca nie pozwala na pełny test sekwencji składania, lepiej zachować ostrożność lub poprosić o opinię niezależnego serwisanta.
