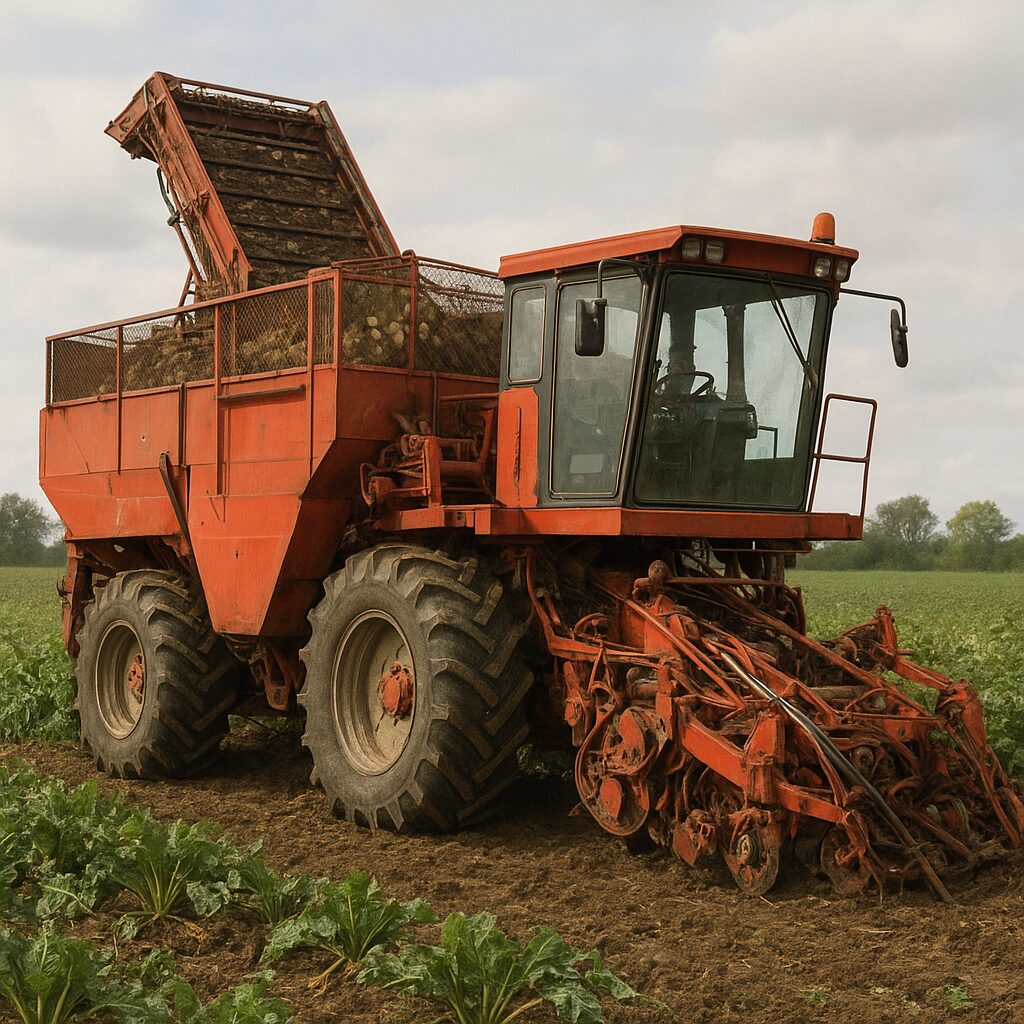

Kombajn do buraków Kwadrat 220 marki Franz Kleine należy do maszyn, które w znaczący sposób wpłynęły na rozwój zbioru buraków cukrowych w Europie, w tym w Polsce. To samobieżne urządzenie, zaprojektowane z myślą o wydajnym i możliwie delikatnym obchodzeniu się z korzeniami, łączy zaawansowaną technikę wykopywania, czyszczenia oraz załadunku w jednej konstrukcji. Dla wielu gospodarstw i firm usługowych Kwadrat 220 stał się podstawowym narzędziem umożliwiającym obsługę dużych areałów przy ograniczonej liczbie pracowników, a jednocześnie gwarantującym wysoką jakość zbioru. Warto przyjrzeć się bliżej jego historii, budowie, parametrom technicznym, zaletom oraz ograniczeniom, a także zrozumieć, w jakich warunkach i w jakim modelu pracy ta maszyna sprawdza się najlepiej.

Historia marki Franz Kleine i rozwój modelu Kwadrat 220

Firma Franz Kleine wywodzi się z Niemiec i od dziesięcioleci specjalizuje się w maszynach do zbioru buraków cukrowych. Początkowo były to proste, zawieszane lub zaczepiane kombajny, współpracujące z ciągnikami rolniczymi. Z czasem konstruktorzy przeszli do rozwiązań samobieżnych, które pozwalały osiągać większą wydajność pracy, wyższy komfort operatora i lepszą jakość zbioru, szczególnie na dużych areałach. W tej ewolucji powstała cała rodzina maszyn Kwadrat, a jednym z najbardziej rozpoznawalnych przedstawicieli tej linii jest właśnie Kwadrat 220.

Model Kwadrat 220 pojawił się na rynku jako odpowiedź na rosnące wymagania plantatorów oraz firm usługowych, które zaczęły obsługiwać areały liczone nie w dziesiątkach, lecz w setkach hektarów. Oczekiwano maszyny stosunkowo prostej w obsłudze, niezawodnej, a jednocześnie technologicznie zaawansowanej na tyle, by zapewnić wysoką czystość korzeni i małe straty plonu. Konstruktorzy Franz Kleine bazowali przy tym na wcześniejszych doświadczeniach z innymi modelami, stopniowo wprowadzając ulepszenia w zakresie hydrauliki, układów czyszczących i komfortu operatora.

Wraz z upowszechnieniem się Kwadrat 220, szczególnie w Niemczech, Francji i Polsce, model ten zaczął budować sobie opinię kombajnu solidnego, dobrze radzącego sobie w zróżnicowanych warunkach glebowych. W wielu gospodarstwach był pierwszą poważną inwestycją w nowoczesny, samobieżny zbiór buraków, co znacząco zmieniło organizację pracy w okresie jesiennych kampanii cukrowniczych.

Na rynku wtórnym Kwadrat 220 funkcjonuje do dziś jako popularna propozycja dla średnich i dużych gospodarstw, które chcą zwiększyć niezależność od usług zewnętrznych lub budują własne zaplecze usługowe. Mimo pojawienia się nowszych, bardziej zaawansowanych modeli, Kwadrat 220 nadal uchodzi za konstrukcję udaną, relatywnie prostą w serwisie, z dobrą dostępnością części zamiennych w wielu regionach Europy.

Budowa, cechy konstrukcyjne i dane techniczne Kwadrat 220

Kwadrat 220 to samobieżny kombajn do buraków wyposażony w zintegrowany system wykopywania, oczyszczania oraz tymczasowego składowania urobku w zbiorniku. Jego konstrukcja łączy masywną ramę, nowoczesny jak na swój czas silnik wysokoprężny, zaawansowaną hydraulikę oraz bogaty układ regulacji parametrów roboczych. Poniżej przedstawiono najważniejsze elementy budowy oraz przykładowe dane techniczne maszyny (mogą się one nieznacznie różnić w zależności od rocznika i wersji wyposażenia):

• Silnik: wysokoprężny, turbodoładowany, o mocy rzędu 250–300 KM (w zależności od wersji). Taka moc pozwala kombajnowi pracować z odpowiednią prędkością przy pełnym obciążeniu zespołów roboczych i transportowych.
• Napęd: hydrostatyczny napęd jazdy z płynną regulacją prędkości, co umożliwia dostosowanie tempa pracy do warunków polowych oraz jakości łanu buraków. Przekazywanie mocy do poszczególnych podzespołów odbywa się poprzez układy hydrauliczne oraz mechaniczne.
• Układ jezdny: najczęściej w układzie 2- lub 3-osiowym, z dużymi kołami o szerokich oponach, co ogranicza ugniatanie gleby i poprawia trakcję na polach wilgotnych lub o słabszej nośności. Istnieją wersje z osią skrętną, zwiększającą zwrotność na uwrociach.
• Układ wykopujący: zespół lemieszy lub odkładni, połączony z wałami kopiącymi oraz zębatymi kołami prowadzącymi, które podważają i unoszą korzenie buraków z gleby. Regulacja głębokości pracy odbywa się hydraulicznie, przy udziale czujników kopiujących nierówności pola.
• Układ czyszczący: zespół gwiazd, sit, wałków i przenośników, których zadaniem jest oddzielenie ziemi, kamieni i resztek roślinnych od korzeni. Intensywność czyszczenia można dostosować do warunków: bardziej agresywne przy ciężkiej, wilgotnej glebie, łagodniejsze przy suchych warunkach, by ograniczyć uszkodzenia buraków.
• Zbiornik na buraki: o pojemności rzędu kilkunastu ton (orientacyjnie od 18 do ponad 20 m³). Zbiornik umożliwia pracę kombajnu przez dłuższy czas bez konieczności wyładunku, co szczególnie ważne jest na dużych polach i w przypadku korzystania z transportu zewnętrznego.
• Wyładunek: przenośnik wyładowczy (najczęściej o regulowanej długości i wysokości), umożliwiający załadunek buraków bezpośrednio na przyczepy lub ciężarówki, również w czasie jazdy. Dzięki temu ogranicza się przestoje kombajnu oraz czas potrzebny na zbiory.
• Kabina operatora: przestronna, z dobrą widocznością na przedni zespół roboczy oraz po bokach maszyny. Standardem stały się wygodny fotel, ogrzewanie, często klimatyzacja, a także ergonomiczne rozmieszczenie dźwigni oraz paneli sterujących. Dla operatora oznacza to możliwość wielogodzinnej pracy przy ograniczonym zmęczeniu.
• Hydraulika i elektronika: rozbudowane układy umożliwiające precyzyjną regulację prędkości wałów kopiących, gwiazd czyszczących czy przenośników. W wielu wersjach spotyka się prosty terminal pokładowy, na którym zbiera się podstawowe informacje o maszynie, prędkości jazdy, ciśnieniach czy ewentualnych błędach.
• Wymiary i masa: w zależności od wersji, długość kombajnu przekracza kilkanaście metrów, szerokość robocza najczęściej 6 rzędów buraków, a masa to kilkanaście do ponad 20 ton. Takie parametry wymagają odpowiedniego planowania logistyki transportu drogowego i przestawiania maszyny między polami.

Choć konkretne wartości mogą się różnić pomiędzy egzemplarzami, istotą konstrukcji Kwadrat 220 jest połączenie dużej wydajności, solidności oraz względnie prostej obsługi serwisowej. Projektanci zwracali uwagę na dobrą dostępność do kluczowych podzespołów – pokrywy serwisowe, platformy i stopnie ułatwiają przeglądy i naprawy, co ma znaczenie w intensywnym okresie zbiorów.

Funkcjonowanie, zastosowanie i warunki pracy kombajnu Kwadrat 220

Kwadrat 220 został stworzony głównie z myślą o zbiorze buraków cukrowych przeznaczonych dla przemysłu cukrowniczego, ale w praktyce wykorzystuje się go również przy zbiorze buraków pastewnych w gospodarstwach hodowlanych. Maszyna najlepiej sprawdza się na średnich i dużych areałach, gdzie jej wydajność może być w pełni wykorzystana, a koszty zakupu i eksploatacji rozkładają się na większą liczbę hektarów.

Typowy cykl pracy kombajnu Kwadrat 220 obejmuje kilka głównych etapów:

• przygotowanie maszyny do pracy (przegląd, ustawienie parametrów roboczych, kalibracja głębokości kopania, regulacja prędkości wałów i gwiazd czyszczących),
• wjazd na pole i wyznaczenie pierwszej ścieżki przejazdu oraz sposobu zagospodarowania uwroci,
• systematyczne wykopywanie buraków z kolejnych rzędów, ich wstępne oczyszczanie i transport do zbiornika,
• w trakcie pracy: kontrola obciążenia maszyny, prędkości jazdy, jakości kopania (czy nie pozostają korzenie w glebie) i jakości czyszczenia (czy ilość ziemi w zbiorniku jest akceptowalna),
• regularny wyładunek do przyczep lub samochodów ciężarowych, zwykle zorganizowany w ten sposób, aby kombajn możliwie rzadko musiał się zatrzymywać,
• po zakończeniu dnia: czyszczenie maszyny z resztek gleby i roślin, smarowanie, podstawowe prace konserwacyjne.

Kombajn pracuje najczęściej na glebach gliniastych, lessowych lub czarnoziemach, typowych dla upraw buraka cukrowego. Duże znaczenie ma jednak wilgotność podłoża – zbyt sucha gleba prowadzi do zwiększonego uszkadzania korzeni i zapylenia, zbyt mokra utrudnia jazdę i może powodować duże zanieczyszczenie urobku ziemią. Kwadrat 220, dzięki regulowanemu układowi czyszczenia oraz mocnemu napędowi, radzi sobie w różnych warunkach, ale optymalnym momentem na zbiór jest stan umiarkowanej wilgotności gleby.

Maszyna wykorzystywana jest zarówno przez indywidualne gospodarstwa posiadające kilkadziesiąt lub kilkaset hektarów buraków, jak i przez wyspecjalizowane firmy usługowe obsługujące wielu rolników w danym regionie. W tym drugim wariancie kombajn pracuje intensywnie przez całą kampanię, przemieszczając się między plantacjami. Dzięki samobieżności i dużej pojemności zbiornika możliwe jest szybkie wykonanie usługi przy stosunkowo niewielkiej obsadzie pracowników – często wystarczą operator kombajnu i kierowcy środków transportu.

W praktyce na Kwadrat 220 pracuje się głównie w okresie jesiennym, od września do listopada, choć w zależności od warunków pogodowych kampanie mogą się wydłużać lub skracać. Harmonogram pracy musi być skoordynowany z terminem przyjęć surowca przez cukrownie oraz z kondycją liści i korzeni na polu. Zbyt wczesny zbiór może skutkować niższą zawartością cukru, zbyt późny – wzrostem strat i ryzykiem uszkodzeń podczas przymrozków.

Zalety kombajnu Kwadrat 220

Kombajn do buraków Kwadrat 220 zdobył dobrą opinię wśród użytkowników dzięki szeregowi cech, które w praktyce polowej przekładają się na wydajność, jakość pracy oraz racjonalne koszty eksploatacji. Do najczęściej wymienianych zalet należą:

• Wysoka wydajność robocza: możliwość wykopania znacznej powierzchni w ciągu jednego dnia pracy, co jest szczególnie ważne przy krótkich oknach pogodowych i napiętych terminach dostaw do cukrowni.
• Samobieżność: brak konieczności angażowania dodatkowego ciągnika do napędu zespołów roboczych; kombajn stanowi w pełni autonomiczną jednostkę, co upraszcza logistykę i obsługę.
• Duża pojemność zbiornika: ograniczenie liczby wyładunków na hektar, a tym samym zwiększenie efektywnego czasu kopania. W połączeniu z możliwością wyładunku w czasie jazdy daje to wymierne oszczędności czasu.
• Dobra jakość czyszczenia: rozbudowany układ gwiazd, przenośników i sit pozwala osiągnąć wysoki stopień oddzielenia ziemi od korzeni, co jest kluczowe z punktu widzenia zakładów przetwórczych i kosztów transportu.
• Solidna konstrukcja: masywna rama, sprawdzony napęd i wypracowane rozwiązania mechaniczne sprawiają, że Kwadrat 220 jest kombajnem trwałym, zdolnym do pracy przez wiele sezonów przy właściwej konserwacji.
• Komfort operatora: wygodna kabina, dobra widoczność i ergonomiczne sterowanie ułatwiają długotrwałą pracę, zmniejszając zmęczenie i ryzyko błędów.
• Regulacja parametrów roboczych: możliwość szybkiego dopasowania ustawień do warunków glebowych i plonu, co ogranicza straty plonu i uszkodzenia buraków.
• Relatywnie prosta obsługa serwisowa: w porównaniu z najnowszymi, mocno zautomatyzowanymi kombajnami, Kwadrat 220 często okazuje się łatwiejszy w diagnozowaniu i naprawie, co ma znaczenie dla mniejszych serwisów i warsztatów gospodarstw.
• Dostępność na rynku wtórnym: liczna podaż używanych egzemplarzy w Europie daje rolnikom możliwość zakupu w rozsądnej cenie, przy akceptowalnym poziomie zużycia.
• Uniwersalność: możliwość zbioru zarówno buraków cukrowych, jak i pastewnych, przy odpowiednim ustawieniu i ewentualnych modyfikacjach, czyni maszynę narzędziem wszechstronnym.

Te atuty sprawiły, że Kwadrat 220 bywa postrzegany jako dobra równowaga pomiędzy zaawansowaniem technicznym a kosztami zakupu i utrzymania. W wielu gospodarstwach jest to krok w stronę pełnego unowocześnienia technologii zbioru, często zastępujący starsze, ciągnikowe rozwiązania.

Wady i ograniczenia modelu Kwadrat 220

Jak każda maszyna, także kombajn do buraków Kwadrat 220 ma swoje słabsze strony i ograniczenia, które należy wziąć pod uwagę przy planowaniu inwestycji lub sposobu eksploatacji. Do najważniejszych należą:

• Wysoki koszt zakupu w porównaniu z rozwiązaniami ciągnikowymi: choć na rynku wtórnym ceny są bardziej przystępne, nadal jest to inwestycja znacząca dla wielu gospodarstw, szczególnie tych o mniejszej powierzchni buraków.
• Konieczność posiadania odpowiedniego zaplecza serwisowego: samobieżny kombajn wymaga bardziej zaawansowanej wiedzy technicznej niż proste maszyny zawieszane; przy braku lokalnego serwisu naprawy mogą być utrudnione lub kosztowne.
• Duża masa i gabaryty: ciężar kombajnu powoduje wyższe ugniatanie gleby, zwłaszcza w niekorzystnych warunkach wilgotności. Wymaga to przemyślanego planowania przejazdów oraz ewentualnego stosowania technologii ograniczających zagęszczenie podłoża.
• Ograniczona zwrotność na małych polach: na niewielkich działkach, z licznymi klinami i przeszkodami, operowanie dużą maszyną bywa kłopotliwe i mniej efektywne w porównaniu z mniejszymi kombajnami zaczepianymi.
• Zużycie paliwa: wysoka moc silnika i ciężar maszyny przekładają się na znaczące zużycie paliwa, co trzeba uwzględnić w kalkulacji kosztów zbioru.
• Starzenie się parku maszynowego: wiele egzemplarzy Kwadrat 220 funkcjonuje na rynku od lat, co oznacza konieczność szczegółowej oceny stanu technicznego, ryzyka pęknięć ramy, zużycia hydrauliki, luzów w układach roboczych.
• Mniejsza automatyzacja niż w najnowszych modelach: brak zaawansowanych systemów wspomagania, automatycznego prowadzenia czy rozbudowanej telemetrii sprawia, że jakość pracy w dużej mierze zależy od doświadczenia operatora.
• Wymóg odpowiedniej organizacji transportu: wysoka wydajność kombajnu wymaga równoczesnego zapewnienia odpowiedniej liczby środków transportu, aby uniknąć przestojów podczas wyładunku.

Świadomość tych ograniczeń jest kluczowa przy planowaniu zakupu oraz przy codziennym użytkowaniu. Odpowiednio przeszkolony operator, dobrze zorganizowany serwis i właściwa logistyka transportu w dużej mierze minimalizują wpływ wymienionych wad na efektywność pracy.

Eksploatacja, konserwacja i typowe problemy użytkowe

Skuteczne wykorzystanie potencjału kombajnu Kwadrat 220 wymaga starannej eksploatacji i regularnej konserwacji. Sposób użytkowania w bardzo dużym stopniu wpływa na żywotność kluczowych podzespołów oraz na koszty napraw w kolejnych sezonach.

Do podstawowych działań eksploatacyjnych należą:

• codzienne przeglądy przed rozpoczęciem pracy: kontrola poziomu oleju silnikowego, płynu chłodniczego, oleju hydraulicznego, poziomu paliwa, ciśnienia w oponach,
• sprawdzenie stanu elementów roboczych: lemieszy, wałów kopiących, gwiazd czyszczących, przenośników, rolek i łańcuchów – ich zużycie bezpośrednio wpływa na jakość zbioru,
• smarowanie punktów zgodnie z instrukcją obsługi; wiele łożysk i przegubów wymaga regularnego podawania smaru, co chroni przed przedwczesnym zużyciem,
• czyszczenie maszyny po zakończeniu pracy, szczególnie z resztek ziemi i roślin, które mogą utrudniać pracę mechanizmów oraz przyspieszać korozję,
• okresowe przeglądy sezonowe: wymiana filtrów, oleju, kontrola stanu przewodów hydraulicznych, pomiary ciśnienia w układach, weryfikacja stanu instalacji elektrycznej.

W praktyce użytkownicy Kwadrat 220 najczęściej spotykają się z problemami takimi jak:

• zużycie elementów układu czyszczącego (gwiazd, rolek, przenośników), które w kontakcie z glebą i kamieniami pracują w trudnych warunkach,
• nieszczelności w układzie hydraulicznym – wycieki na złączkach, uszkodzone przewody, zużyte uszczelnienia siłowników,
• luzy w układach roboczych, mogące powodować drgania, hałas oraz spadek precyzji kopania i czyszczenia,
• problemy z elektroniką sterującą w starszych egzemplarzach – zaśniedziałe złącza, uszkodzenia czujników, zakłócenia w pracy paneli sterujących,
• nadmierne zużycie ogumienia przy częstych przejazdach drogowych i pracy na glebach o wysokiej ścieralności.

Aby minimalizować ryzyko poważniejszych usterek, wielu użytkowników decyduje się na przeprowadzenie gruntownego przeglądu kombajnu jeszcze przed rozpoczęciem kampanii buraczanej. Obejmuje to m.in. regenerację lub wymianę najbardziej zużytych podzespołów, co zmniejsza ryzyko przestojów w krytycznym momencie prac polowych.

Kluczową rolę odgrywa także jakość części zamiennych. Stosowanie oryginalnych lub wysokiej klasy zamienników przekłada się na dłuższą żywotność maszyny. Dzięki popularności Kwadrat 220 oraz szerokiej sieci dystrybucji, dostęp do części w wielu krajach jest stosunkowo dobry, choć w przypadku bardzo specyficznych elementów może być konieczne wcześniejsze zamawianie i planowanie dostaw.

Rola doświadczonego operatora i wpływ na efektywność zbioru

Choć Kwadrat 220 jest maszyną zaawansowaną technicznie, ostateczny efekt zbioru w dużej mierze zależy od umiejętności operatora. Jego zadaniem jest nie tylko prowadzenie kombajnu po polu, ale również bieżąca kontrola i regulacja wszystkich kluczowych parametrów pracy.

Do najważniejszych kompetencji operatora należą:

• umiejętność ustawienia właściwej głębokości kopania, aby minimalizować zarówno straty pozostawione w glebie, jak i uszkodzenia korzeni poprzez nadmierne ich podcinanie,
• dostosowanie prędkości jazdy do warunków glebowych i wielkości plonu – zbyt szybka jazda może pogarszać czyszczenie i zwiększać straty, zbyt wolna obniża wydajność maszyny,
• regulacja intensywności czyszczenia w zależności od wilgotności gleby i ilości zanieczyszczeń, tak aby utrzymać właściwy kompromis między czystością buraków a ich uszkodzeniami,
• koordynacja pracy z transportem – kontakt z kierowcami przyczep i samochodów, planowanie punktów i momentów wyładunku,
• reakcja na sygnały ostrzegawcze maszyny – kontrolka ciśnienia oleju, temperatury, błędy w układzie hydraulicznym lub elektronicznym; szybkie zatrzymanie i diagnoza pozwalają uniknąć poważniejszych uszkodzeń.

Doświadczony operator potrafi także ocenić, kiedy warunki na polu przestają być akceptowalne – np. przy zbyt dużym uwilgotnieniu gleby, które powoduje nadmierne zapychanie się elementów roboczych i zbyt duże zabrudzenie buraków. W takich sytuacjach podjęcie decyzji o przerwaniu pracy i wznowieniu jej w bardziej sprzyjających warunkach jest często najlepszym rozwiązaniem z ekonomicznego i technicznego punktu widzenia.

W kontekście rosnącego deficytu wykwalifikowanych pracowników rolnych, umiejętność znalezienia i utrzymania dobrych operatorów kombajnów, takich jak Kwadrat 220, staje się jednym z kluczowych czynników wpływających na opłacalność uprawy buraków. Dlatego coraz częściej organizowane są specjalistyczne szkolenia, a także wymiana doświadczeń między plantatorami i firmami usługowymi.

Znaczenie Kwadrat 220 w technologii uprawy buraka cukrowego

Kombajn Franz Kleine Kwadrat 220 wpisał się na stałe w krajobraz plantacji buraków cukrowych w wielu krajach europejskich. Jego pojawienie się przyczyniło się do ograniczenia prac ręcznych, skrócenia czasu zbioru oraz poprawy jakości surowca trafiającego do cukrowni. Dzięki temu producenci mogli lepiej dostosować się do wymogów kontraktowych, a także zredukować koszty jednostkowe produkcji.

W praktyce oznacza to m.in.:

• zwiększenie powierzchni uprawianych buraków w jednym gospodarstwie bez proporcjonalnego wzrostu zatrudnienia,
• możliwość lepszego wykorzystania okien pogodowych poprzez szybkie wykonanie zbioru w dogodnych warunkach,
• zwiększenie powtarzalności jakości zbioru, co ma znaczenie przy długotrwałych umowach z cukrowniami,
• ułatwienie planowania płodozmianu i zabiegów agrotechnicznych w kolejnych latach, dzięki większej przewidywalności terminu zakończenia zbiorów.

Kwadrat 220, choć nie jest najnowszą konstrukcją na rynku, wciąż pozostaje ważnym elementem parku maszynowego wielu przedsiębiorstw rolnych. Dla części z nich jest on głównym kombajnem, dla innych – maszyną wspierającą, uzupełniającą nowsze modele w okresie największego nasilenia prac.

Warto również podkreślić znaczenie ekonomiczne takiego kombajnu. Dzięki wysokiej wydajności i dobrej jakości zbioru, możliwe jest obniżenie kosztów produkcji buraków w przeliczeniu na tonę korzeni. To z kolei przekłada się na konkurencyjność plantatorów na rynku surowca, zarówno w relacji z cukrowniami, jak i innymi producentami rolnymi. W dłuższej perspektywie maszyny takie jak Kwadrat 220 przyczyniły się do utrzymania i rozwoju sektora buraczanego w wielu regionach Europy, zapewniając stabilne dochody dla gospodarstw oraz ciągłość dostaw dla przemysłu cukrowniczego.
